一、概述

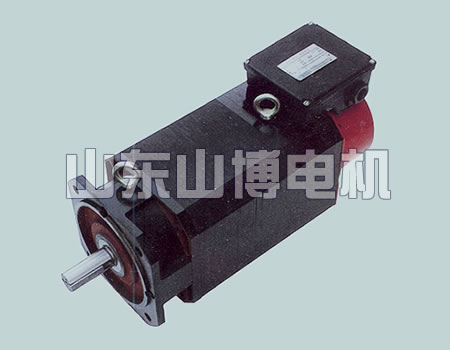

YZZ主軸三相異步電動機是我公司參照機床實際運行性能指標及吸取眾多國內外相似產品優點的基礎上專門針對機床行業設計的產品，該電機可與國內外各種中、高檔伺服驅動器或變頻器配套，進行開環或閉環控制，實現寬頻、高速、高控制精度運行。其卓越的機械特性、緊湊美觀的外形是先進數控機床產品提升性能、提升檔次的優選配套產品。
該電機具有可調速性能好，低速和高速都具有良好的起動性能，整個頻率范圍內電機都具有低振動、低噪音的優良特性。
二、使用特點
1、高效率、高可靠性、高過載能力、高防護等級。
2、轉子精校動平衡，平衡質量高，振動低。
3、采用高精密、低噪音進口軸承。
4、軸流風機強制散熱，風力強勁，并有獨特的內部通風道，以確保電機在任何轉速下均能得到有效的散熱及限制共振，實現高速或低速長期運行。
5、內置熱保護裝置使電機繞組在達到危險溫度時切斷電源，使電機免于燒毀。
6、外形美觀、結構合理、體積小、重量輕。
三、型號說明

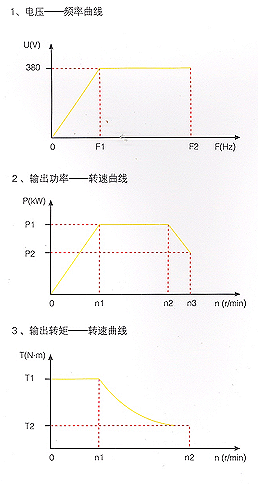

四、基頻50HZ時的技術數據
| 型號 |
額定功率
kW |
額定轉矩
N·m |
額定電流
A |
堵轉轉距倍數 |
堵轉電流倍數 |
最大轉矩倍數 |
轉速
r/min |
重量
（kg） |
| YZZ3.7-4 |
3.7 |
24 |
7.8 |
2.2 |
7.0 |
2.3 |
1430 |
52 |
| YZZ5.5-4 |
5.5 |
36 |
11.5 |
2.0 |
7.0 |
2.3 |
70 |
| YZZ7.5-4 |
7.5 |
50 |
15 |
2.1 |
7.0 |
2.3 |
85 |
| YZZ11-4 |
11 |
72 |
22 |
3.5 |
8.1 |
3.6 |
1430 |
120 |
| YZZ15-4 |
15 |
97 |
30 |
3.7 |
8.7 |
3.6 |
141 |
| YZZ18.5-4 |
18.5 |
120 |
36 |
4.2 |
9.5 |
4.2 |
163 |
五、產品特征表
| 特征 |
特征描述 |
備注 |
| 電壓 |
三相交流380V |
各項內容也可根據用戶要求定制 |
| 輸出功率 |
3.7-18.5kW |
| 極數 |
4 |
| 絕緣等級 |
F（最高允許溫升105K） |
| 冷卻方式 |
獨立風機強迫通風冷卻 |
| 防護等級 |
IP54 |
| 安裝方式 |
B5 |
| 外形尺寸 |
見附圖 |
| 標準轉向 |
從軸伸端視之順時針旋轉 |
| 電機出軸 |
帶鍵槽或光軸 |
| 保護裝置 |
繞組預埋125度熱保護器 |
| 編碼器 |
可選 |
| 使用環境 |
場所 |
室內（避免腐蝕氣體太多） |
| 海拔 |
1000米以下 |
| 溫度 |
-15—40℃ |
| 濕度 |
相對濕度80%（不凝結） |

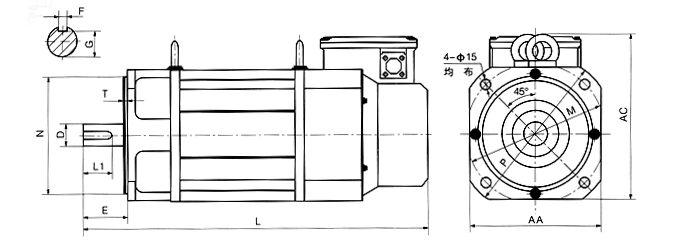

六、外形及安裝尺寸
| 型號 |
外形及安裝尺寸 |
| D |
E |
F |
G |
M |
N |
L1 |
T |
AA |
AC |
P |
L |
| 基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
基本尺寸 |
極限偏差 |
基本尺寸 |
基本尺寸 |
| YZZ3.7-4 |
32 |
-0.009
-0.025 |
80 |
±0.37 |
10 |
0
-0.036 |
27 |
0
-0.20 |
215 |
180 |
0
-0.04 |
70 |
5 |
205 |
260 |
250 |
490 |
| YZZ5.5-4 |
560 |
| YZZ7.5-4 |
110 |
±0.43 |
90 |
650 |
| YZZ11-4 |
48 |
+0.018
+0.002 |
110 |
±0.43 |
14 |
0
-0.043 |
42.5 |
0
-0.20 |
265 |
230 |
+0.016
-0.013 |
4 |
265 |
340 |
300 |
600 |
| YZZ15-4 |
650 |
| YZZ18.5-4 |
700 |
|
